Угловая кухня своими руками из дерева чертежи

Угловая кухня своими руками из дерева чертежи

Домашние мастера, имея широкий кругозор и желание всё сделать собственными руками, сами могут изготовить мебель для кухни. Это позволяет не только сэкономить денежные средства, но и получить опыт и навыки. Сейчас нет никаких сложностей в приобретении всех необходимых комплектующих: панелей для мебели, фурнитуры, крепёжных элементов. Опыт показывает, что собрать мебель – не проблема, сложнее будет создать чертежи кухонной мебели своими руками, нужно учесть все возможные нюансы при создании схем.

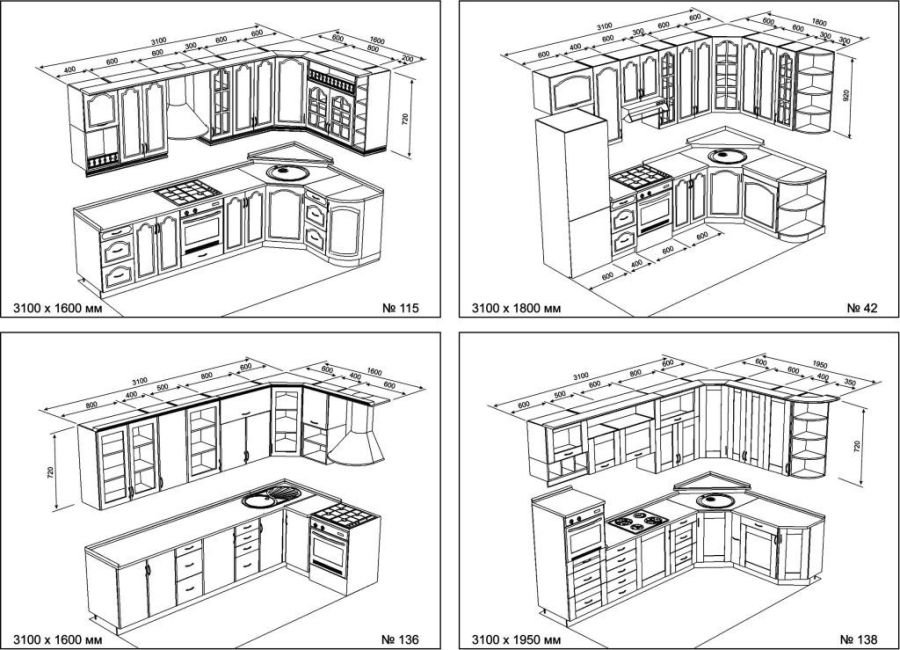

Основные требования к мебели – это комфорт при эксплуатации, простота в обслуживании и красота, все факторы зависят от чертежа будущей кухни.Чертеж мебели для кухниЧертеж кухонной мебели

Вы можете более подробно узнать  о том, как собрать мебель для кухни своими руками.

Содержание

  • Как сделать точные замеры кухонной мебели и создать на их основе эскиз
  • Изготовление кухни — чертежи, планы
    • Угловой кухонный верхний шкафчик 600 х 600 х 720 — чертежи, эскизы (стандартный)
    • Навесной кухонный шкаф 260 х 320 х 720 — чертежи, эскизы (стандартный)
    • Навесной кухонный шкафчик 300 х 320 х 720 — чертежи, эскизы (стандартный)
    • Кухонный верхний модуль 340 х 320 х 720 — чертежи, эскизы (нестандартный)
    • Верхний модуль 600 х 390 х 288 — чертежи, эскизы (нестандартный)
    • Кухонный верхний модуль 800 х 320 х 720 — чертежи, эскизы (стандартный)
    • Кухонный верхний модуль радиусный 580 х 320 х 720 — чертежи, эскизы (нестандартный)
    • Кухонный нижний модуль под духовку 600 х 600 х 860 — чертежи, эскизы (стандартный)
    • Кухонный нижний модуль 260 х 600 х 820 — чертежи, эскизы (стандартный)
    • Кухонный нижний модуль с полкой 350 х 600 х 860 — чертежи, эскизы (стандартный)
    • Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860 — чертежи, эскизы (стандартный)
    • Кухонный нижний радиусный модуль 320 х 600 х 860 — чертежи, эскизы (стандартный)
    • Кухонный нижний угловой модуль 860 х 940 х 860 — чертежи, эскизы (нестандартный)
  • Расчет размеров мебели
  • Список необходимых деталей

Как сделать точные замеры кухонной мебели и создать на их основе эскиз

Приведем самый простой пример на основе прямолинейной расстановки кухонного гарнитура.

Основы создания кухонь показывают, что на маленькой кухне для рационального и удобного использования места линейный вид расстановки мебели имеет определённую последовательность. Главное расставить все части кухни в своей очерёдности:

  1. Холодильник;
  2. Мойка;
  3. Столешница (имеет ширину не менее 50 см);
  4. Плита.

Многие задаются вопросом, в чём заключается логика такой расстановки мебели? А дело в том, что базис дизайна кухни предполагает размещение всех частей кухни таким образом, чтобы вы тратили меньше времени, то есть делали меньше движений при готовке. Тем самым кухня становится удобней для вас.

Стоит очень хорошо подумать, так как открытое окно или дверь в рабочей зоне могут мешать вам нормально готовить. О дверь вы будете постоянно биться, а открытое окно может задувать пламя на плите. В случае возникновения таких трудностей имеет смысл сделать перестановку.

Эскиз кухонной мебели

Чертежи кухонной мебели

Чертежи мебели для кухни

Изготовление кухни — чертежи, планы

Первым пунктом в изготовлении чертежей кухонной мебели будут точные замеры помещения. Зная длину стен, мы можем легко посчитать размеры шкафов. Высота стен окончательно ограничит габариты нашей мебели. После этого мы можем подобрать подходящие для нас размеры. Можно воспользоваться стандартными параметрами и принять их за основу. 850 мм – высота кухонных напольных шкафов со столешницей, ширина может быть взята в зависимости от ваших потребностей, от 300 мм до 800 мм. Глубина ящика может быть в разбеге 400—500 мм. Если ставить выезжающие полочки, то лучше использовать минимальные размеры, так мы сможем сэкономить место. А вот максимальные величины можно принять, если мы проектируем распашные дверцы. По стандарту шкаф под мойку мы берём размером 800 мм. Но если размеры кухни маловаты, вы можете урезать его до 600 мм. Навесные шкафы по ширине проще подобрать такие же, как и напольные. Но в моде сейчас урезать шкафы до глубины в 300 мм. Высота обычно 715 мм. Стандартное расстояние между напольными и навесными ящиками – 650 мм. Но если учесть, что пользоваться шкафами будет чаще всего хозяйка, то можно выбрать расстояние исходя из её роста.

Все стандартные размеры не являются жёстким требованием. Так как кухня делается под свои нужды и своими руками, тем самым вы можете отходить от стандартов, если вам будет так комфортнее. Однако и тут есть свои тонкости, к примеру обратите внимание на нестандартные размеры кухонных фасадов. Именно от них будет зависеть цена на всю мебельную гарнитуру. Также нужно не забыть и то, что помимо мебели будет установлена бытовая техника. Её размеры тоже нужно перенести на чертёж. После измерения всех составляющих кухни вы можете приступать к перенесению всего на бумагу или в компьютерную программу.

Угловой кухонный верхний шкафчик 600 х 600 х 720 — чертежи, эскизы (стандартный)

Угловой кухонный верхний шкафчик 600 х 600 х 720

Угловой кухонный верхний шкафчик 600 х 600 х 720 - эскиз

Угловой кухонный верхний шкафчик 600 х 600 х 720 - чертеж

Навесной кухонный шкаф 260 х 320 х 720 — чертежи, эскизы (стандартный)

Навесной кухонный шкаф 260 х 320 х 720 (стандартный)

Навесной кухонный шкаф 260 х 320 х 720 - эскиз

Навесной кухонный шкаф 260 х 320 х 720 - чертеж

Навесной кухонный шкафчик 300 х 320 х 720 — чертежи, эскизы (стандартный)

Навесной кухонный шкафчик 300 х 320 х 720

Навесной кухонный шкафчик 300 х 320 х 720 - эскиз

Навесной кухонный шкафчик 300 х 320 х 720 - чертеж

Кухонный верхний модуль 340 х 320 х 720 — чертежи, эскизы (нестандартный)

Кухонный верхний модуль 340 х 320 х 720

Кухонный верхний модуль 340 х 320 х 720 - эскиз

Кухонный верхний модуль 340 х 320 х 720 - чертеж

Верхний модуль 600 х 390 х 288 — чертежи, эскизы (нестандартный)

Верхний модуль 600 х 390 х 288

Верхний модуль 600 х 390 х 288 - эскиз

Верхний модуль 600 х 390 х 288 - чертеж

Кухонный верхний модуль 800 х 320 х 720 — чертежи, эскизы (стандартный)

Кухонный верхний модуль 800 х 320 х 720

Кухонный верхний модуль 800 х 320 х 720 - экскиз

Кухонный верхний модуль 800 х 320 х 720 - чертеж

Кухонный верхний модуль радиусный 580 х 320 х 720 — чертежи, эскизы (нестандартный)

Верхний модуль радиусный 580 х 320 х 720

Кухонный нижний модуль под духовку 600 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний модуль под духовку 600 х 600 х 860

Кухонный нижний модуль под духовку 600 х 600 х 860 - экскиз

Кухонный нижний модуль под духовку 600 х 600 х 860 - чертеж

Кухонный нижний модуль 260 х 600 х 820 — чертежи, эскизы (стандартный)

Кухонный нижний модуль 260 х 600 х 820

Кухонный нижний модуль 260 х 600 х 820 - экскиз

Кухонный нижний модуль 260 х 600 х 820 - чертеж

Кухонный нижний модуль с полкой 350 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний модуль с полкой 350 х 600 х 860

Кухонный нижний модуль с полкой 350 х 600 х 860 - эскиз

Кухонный нижний модуль с полкой 350 х 600 х 860 - чертеж

Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860

Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860 - эскиз

Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860 - чертеж

Кухонный нижний радиусный модуль 320 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний радиусный модуль 320 х 600 х 860

Кухонный нижний радиусный модуль 320 х 600 х 860 - чертеж

Кухонный нижний угловой модуль 860 х 940 х 860 — чертежи, эскизы (нестандартный)

Кухонный нижний угловой модуль 860 х 940 х 860

Кухонный нижний угловой модуль 860 х 940 х 860 - эскиз

Кухонный нижний угловой модуль 860 х 940 х 860 - чертеж

Источник чертежей

Расчет размеров мебели

Это самый важный этап из всего проекта, тут нужно напрячь всё своё внимание и сконцентрироваться на деталях. Вам нужно разбить каждый ящик и шкаф, просчитать их в отдельности. Особое внимание по советам специалистов стоит уделять тумбе для варки и для духовки, по их утверждениям это элемент, где новички делают больше всего ошибок при проектировании кухни, которую делают самостоятельно. К чертежу этой части нужно подходить с должным вниманием и концентрацией.

Основным в чертежах мебели является умение разбивать на детали все элементы мебели, а после уметь правильно разделить на составляющие. В этот пример входят:

  1. Боковые стенки.
  2. Задняя панель.
  3. Дверцы.
  4. Полочки.

Если проектируется выдвижной ящик, то его тоже необходимо детализировать, с особым вниманием указывая места расположения мебельной фурнитуры. Главное в этом процессе указать все чертежи точно, так как погрешность в этом деле недопустима.

Список необходимых деталей

К чертежам всегда необходимо составить спецификации (список деталей к каждому из шкафов) с указанием количества всех деталей будущей кухни. Главное – это не забыть указать фурнитуру. Пример списка деталей:

  • Задняя стенка (ДВП).
  • Боковые стенки (ЛДСП).
  • Фасад (он обычно выбирается раньше составления списка).

Дальше остаётся только осуществить заказ. Вопрос «Где?» можно даже не поднимать. В каждом небольшом городе достаточно мебельных цехов, которые за небольшие деньги сделают вам распил из материалов на мебельные элементы. Обычно им хватает сборочного чертежа, а также эскизов каждого элемента, разбитого на детали.

Также рекомендуем вам проверить все детали на предмет брака непосредственно перед расплатой, сверьтесь с чертежами, так как брак при распиле отнюдь не редкость и лучше его выявить на стадии приёма деталей.
